Prototype Shield v5 (Arduino Uno)

Et praktisk “protoshield” med mini-breadboard, to LED’er og to trykknapper (RESET og S1).

Hvad er det?

Prototype Shield v5 er et udvidelsesboard til Arduino Uno, der gør det nemt at bygge og teste små kredsløb direkte oven på din Arduino. Alle Uno-stik (digital, analog, 5 V, 3.3 V og GND) føres op til shieldet, så du kan forbinde komponenter uden at lodde på selve Uno’en.

Mini-breadboard der kan klikkes på midten for hurtig opbygning.
To hvide LED’er (LED0 og LED1) som kan bruges som indikatorer i dine tests.
To knapper: RESET (nulstiller Arduino) og S1 (brugertast til dine projekter).

Fotos (side om side)

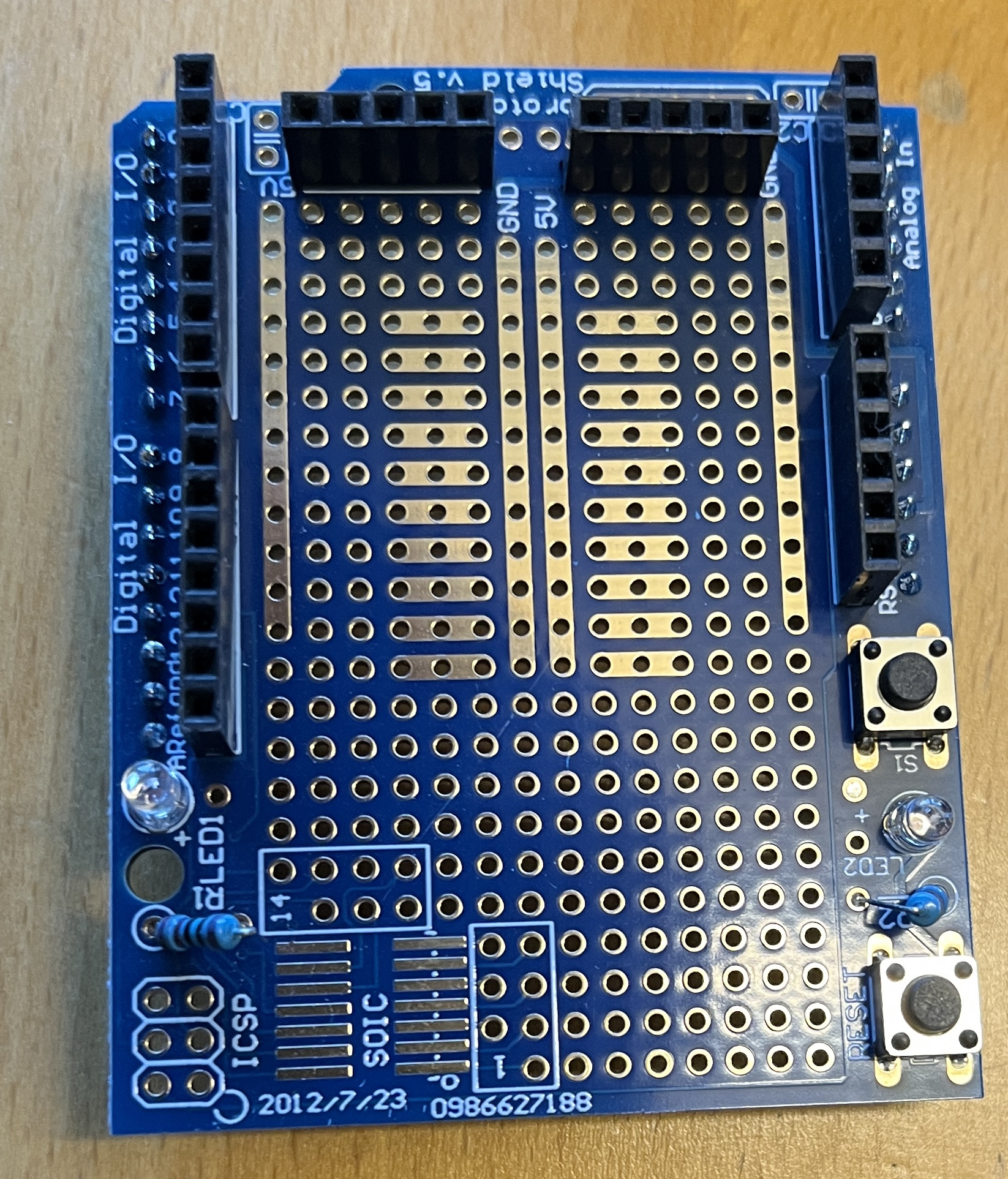

Prototype Shield v5, top set forfra uden breadboard — Prototype Shield v5 – oversigt uden mini-breadboard.

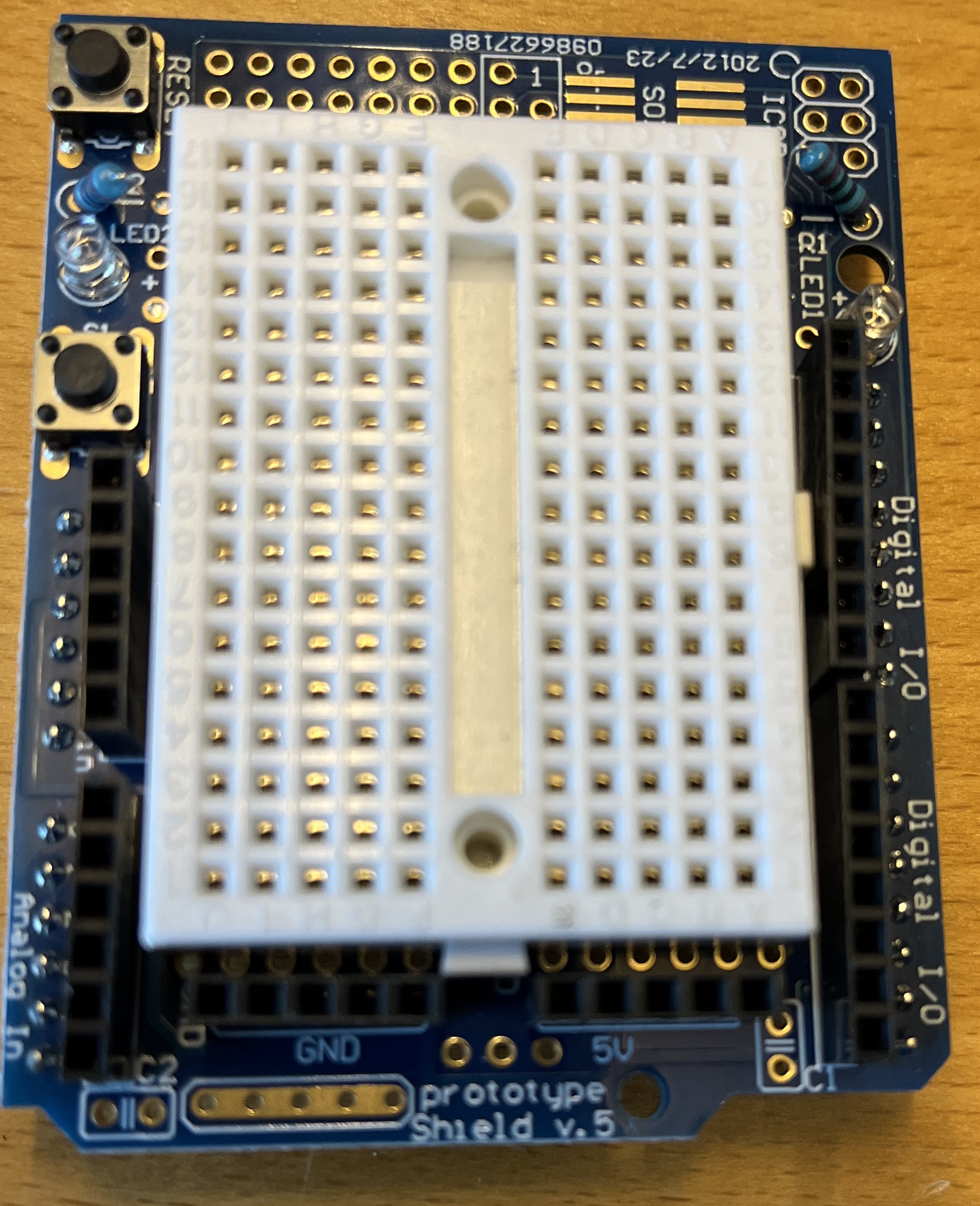

Prototype Shield v5 med monteret mini-breadboard — Prototype Shield v5 – med monteret mini-breadboard.

Forbindelser og I/O

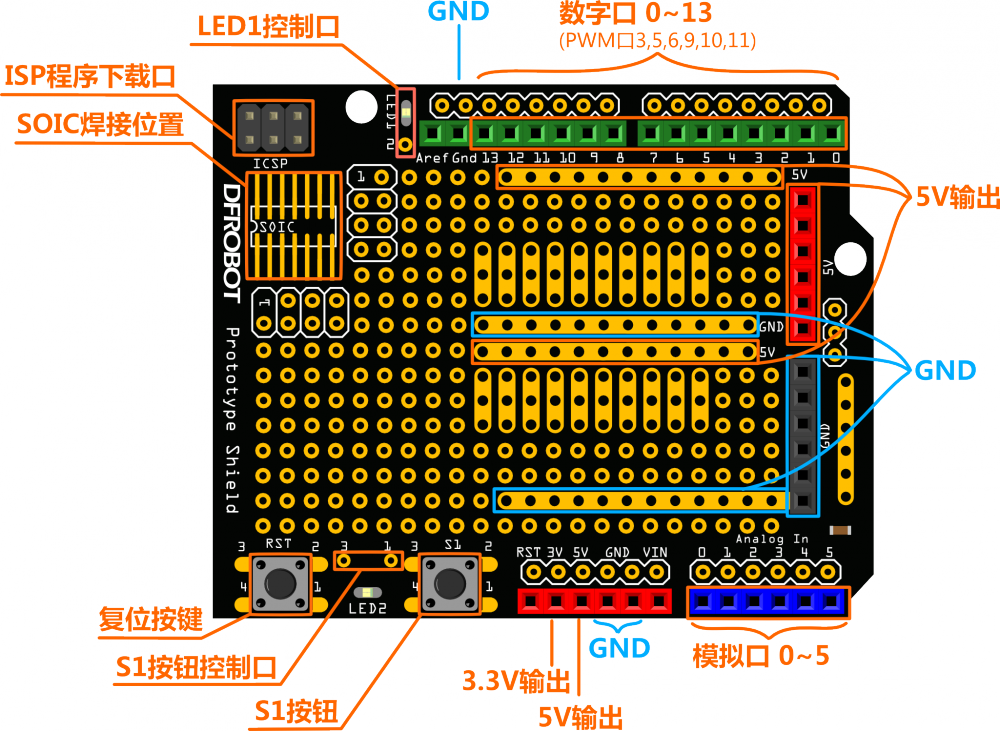

Prototype Shield v5 med markeringer af I/O pins — Oversigt over stik og I/O-forbindelser på shieldet. Alle Arduino Uno’s digitale og analoge ben føres op til protoshieldet sammen med 5 V og GND for let adgang i dine kredsløb.

Hurtige noter om brug

LED’er: Er typisk bragt ud til pads i prototypområdet. Forbind anoden til en digital pin og katoden til GND via en modstand (fx 220–330 Ω), eller brug de indbyggede seriemodstande hvis din variant har dem.
S1-knappen: Brug den som input. Sæt din pin som INPUT_PULLUP i koden og læs LOW, når der trykkes.
RESET: Tryk for at genstarte/sketch upload. Virker som Uno’ens egen reset.
