Indsæt formler i draw.io
draw.io kan vise matematiske formler med LaTeX. Du skal først slå matematisk tegnsætning til og derefter skrive formlen i et tekstfelt.
Slå matematisk tegnsætning til

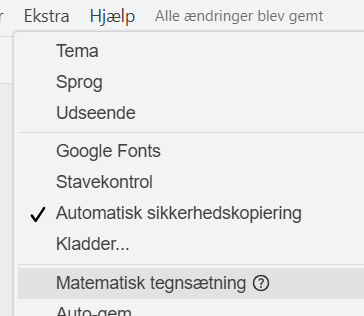

- Åbn menuen Ekstra.
- Vælg Matematisk tegnsætning.
- Der vises nu et flueben ud for menupunktet, og draw.io kan fortolke LaTeX i tekst.
Skriv en formel i et tekstfelt
Indsæt eller redigér en tekstfigur i diagrammet. Skriv den matematiske tekst mellem \( og \) for en formel på samme linje, eller mellem $$ for en formel på sin egen linje.
\(E = mc^2\)
Tryk uden for tekstfeltet, når du er færdig. draw.io gengiver nu formlen som matematisk notation.
Eksempler
En enkel ligning
\(a^2 + b^2 = c^2\)
\(a^2 + b^2 = c^2\)
Brøk og kvadratrod
\(x = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}\)
\(x = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}\)
En formel på flere linjer
$$ f(x) = x^2 + 2x + 1 $$
\[f(x) = x^2 + 2x + 1\]
Tip: Hvis formlen ikke bliver vist, så kontrollér først, at Matematisk tegnsætning stadig er markeret under Ekstra, og at parenteserne eller dollartegnene står korrekt.
