DC sweep i KiCAD

Vi bruger den samme enkel diode-LED-opstilling som i DC-simuleringen, men kører nu en sweep af spændingen fra 0 V til 5 V i trin på 0,1 V. Målet er at se, hvordan strøm og spænding udvikler sig, og hvordan resultaterne eksporteres til CSV og plottes i Excel.

1. Start med samme kredsløb som OP-simuleringen

Byg samme enkel kredsløb som i den første DC-vejledning: en spændingskilde, en modstand, en diode/LED og GND. Hvis du har navngivet netpunkter korrekt, vil du se et klart punkt som V(/a) for anoden og V(/in) for indgangsspændingen.

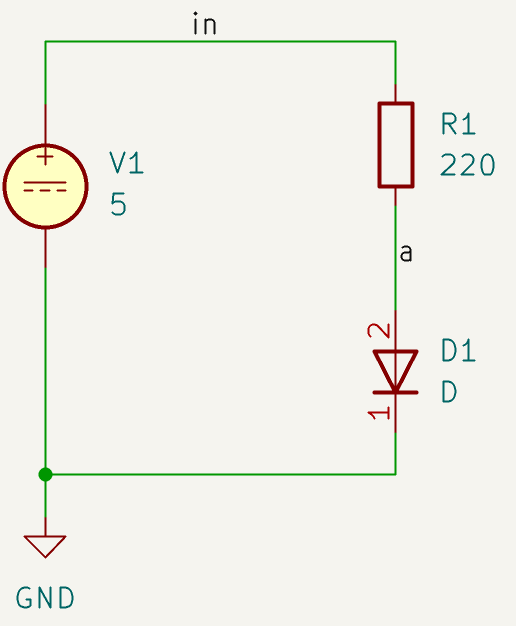

Kredsløb med U, R og LED, hvor etiketter er vigtige
Husk at sætte navne på knudepunkter, også kaldet etiketter. De gør det nemmere at identificere spændingspunkter i simuleringen.

OP-simulering giver

Størrelse Værdi
I(r1) 19.3965mA
I(v1) -19.3965mA
I(d1) 19.3965mA
P(d1) 14.2133mW
P(v1) -96.9823mW
V(/a) 732.78mV
V(/in) 5V
P(r1) 82.769mW
Vigtigt: Læg mærke til at spændingen over dioden er cirka 0,7V (~ 730 mV).

2. Kør DC sweep af V1 fra 0 til 5 V, trin 0,1 V

Åbn simulatoren igen. Opret en ny analysetab, men vælg denne gang en DC sweep-analyse, ikke OP.

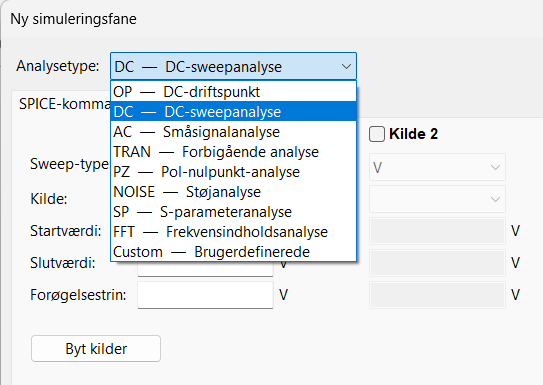

DC sweep-analyse i KiCAD, hvor V1 sweeps fra 0 til 5 V
Vælg DC sweep og sæt kilden V1 til at variere fra 0 V til 5 V i trin på 0,1 V.

Nedenfor vises plot når man vælger at vise V(/a).

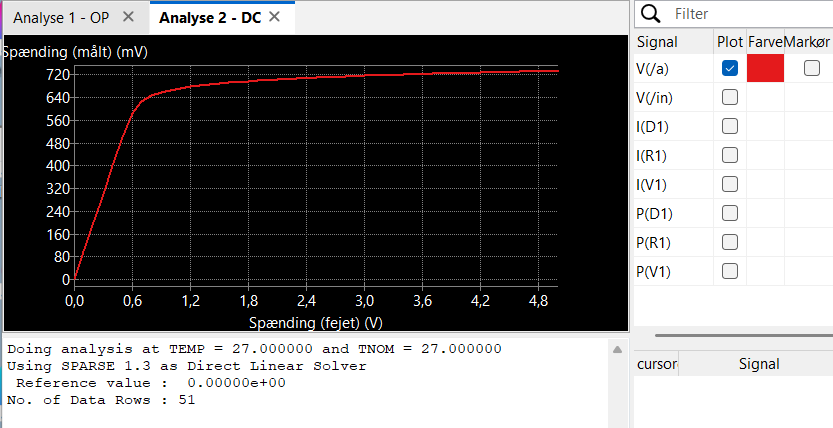

KiCAD plot viser begrænsninger i valg og akser
KiCADs plot er begrænset: du kan få vist mange signaler, men ikke let styre akserne og kurverne som ønsket.
Det, der går galt: KiCAD kan godt vise et sweep, men det er ikke muligt at vælge hvad der er på akserne. Pt er det kun muligt at vise sweepet variabel på vandret akse (sweep er her dårligt oversat til fejet).

Derfor er den praktiske løsning at markere det, du vil have vist, og eksportere de relevante værdier og bruge Excel til at plotte dem.

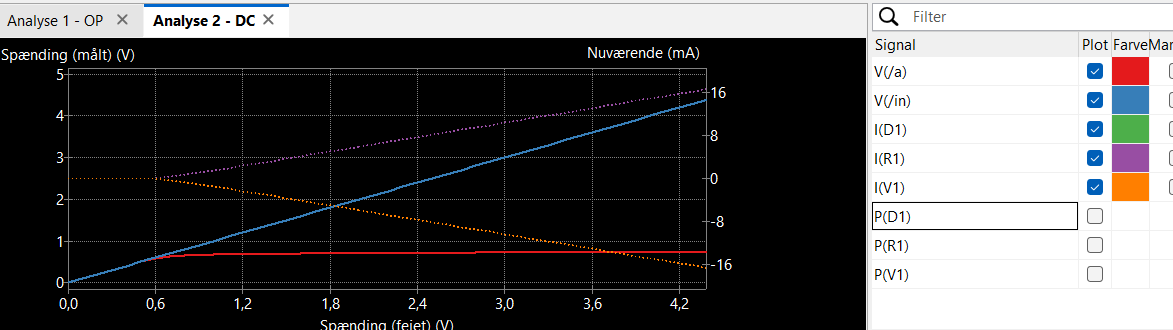

Vis alle relevante mål, som kan eksporteres til CSV
Marker de relevante signaler, f.eks. de spændinger og strømme, du vil følge.

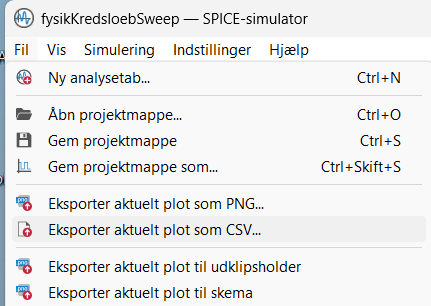

Eksport af aktuelle plotresultater som CSV i KiCAD
Eksportér det aktuelle plot som CSV.

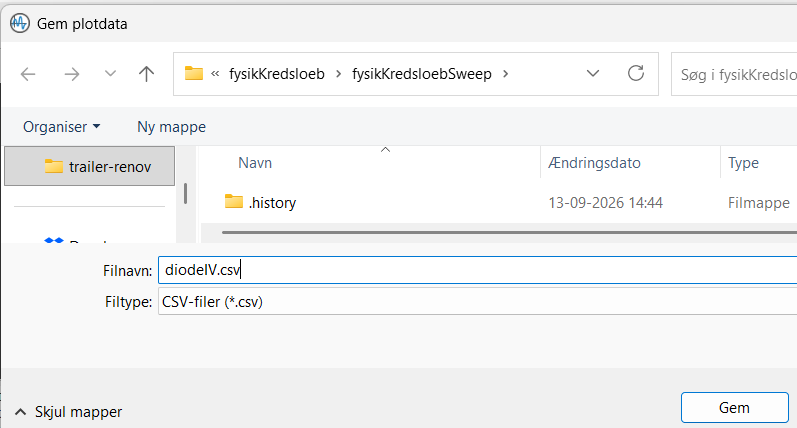

CSV-fil eksempel med diode IV-data
CSV-filen indeholder de målte værdier, som nu kan åbnes i Excel.

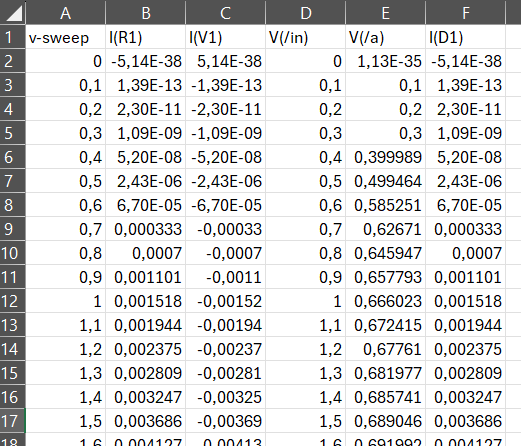

Excel: omdøb kolonner, så V(/a) og I(d1) bliver læselige
Åbn CSV'en i Excel, jeg har byttet om på kolonnerne, så det der skal på vandet akse kommer før det der skal på lodret. .

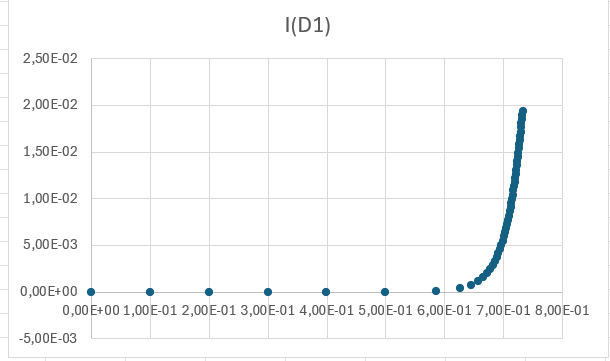

Excel plot af V(/a) og I(d1)
Nu kan du plotte V(/a) og I(d1) i Excel og få en brugbar IV-kurve, her ses den klassiske IV-kurve for en ensretter diode (ikke en LED).
Konklusion: KiCADs DC sweep er nyttig til at generere data, men dens plotfunktion er ikke tilstrækkelig til at producere den ønskede beregning og graf. Den robuste løsning er: sweep, marker relevante værdier, eksporter CSV, og plot i Excel.
